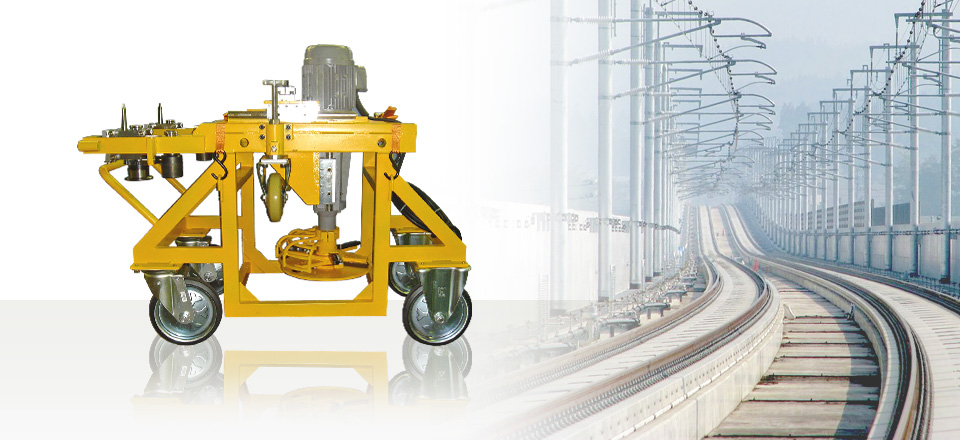

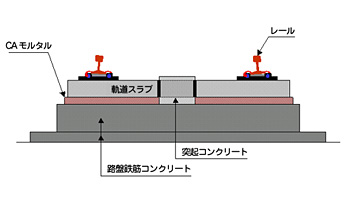

本機は、スラブ軌道のCAモルタル補修工事において、
劣化したコンクリートアスファルトを掘削し、除去するための
安全性の高い電動掘削機です。

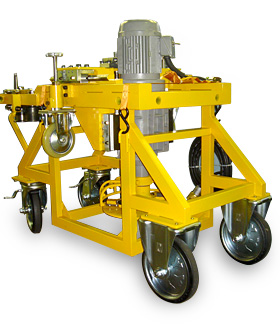

溶接構造で成形したフレームに、歯車を採用して軽い力で操作できます。作業者様の姿勢に負担を掛けない長柄の操作ハンドルをもったレールキャッチ部と、レールキャッチ部の反対側にフレームの水平調整ができるように上下機能をもち機体重量を支へ、掘削時、横移動が簡易に行えるようにキャスターを装備致しました。

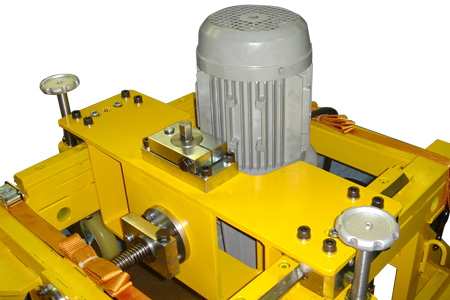

掘削回転装置は、スピンドルヘッド、歯車減速装置、三相誘導電動機の連結した剛性の高いボディー構造。スピンドルの先端には、掘削替刃の脱着が容易な構造の刃物ホルダーを標準装備。ボディーには、スライドベースに取付けたLMガイドに支へられ上下方向に動作し、スライドベースはフレームに取付けられたLMガイドに支へられ前後方向に送りネジにより調整を行います。掘削替刃を掘削設定位置にロック機構で完全に固定することができます。
| 型式 | CAモルタル掘削機 |
|---|---|
| 動力 | 全閉外扇型外型 三相誘導電動機 |
| 出力 | 1.5kW |
| 全長 | 1100mm |
| 全幅 | 780mm |
| 全高 | 800mm |
| 重量 | 本体：120kg 運搬台車：50kg |
| 極数 | 4極 |
| 電圧 | 3相交流200～220V |
| 周波数 | 50/60Hz |
| 主軸回転数 | 120rpm (50Hz) 145rpm (60Hz) |
| 切込み深さ | 標準100mm 刃厚標準34mm |
| 掘削能力 | 毎分約1.7m |
