RAILMAN® 短絡防止付 タイタンパ「IT-450E」 発売

トピックス&ニュース

RAILMAN® 短絡防止付 タイタンパ「IT-450E」 発売

投稿日:2013年09月11日



RAILMAN





タイタンパ

更に進化!! RAILMAN 短絡防止付き タイタンパ「IT-450E」

 株式会社石田製作所は、鉄道保線工事でレールと枕木間にバラスト(砕石)を突き固める際に使用される短絡防止付きタイタンパを発売します。RAILMANの短絡防止付 タイタンパは、複数台のタイタンパを用いて同時突きを行う際、短絡防止付き構造となっていますので、短絡事故が発生致しません。そのため、踏切信号への誤作動の要因をタイタンパ本体で予防できます。また、特徴の1つに、作業者が疲れにくい免振ハンドルと、スマートハンドル(ショートハンドル)構造となっております。

 株式会社石田製作所は、安全な鉄道保線機器として、本機を提案していきます。


型式発売予定日メーカー希望小売価格
IT-450E2015年12月01日

オープン価格(送料・税別)



 新たに開発した本機は、50/60Hz共通仕様となっております。モータメーカーだからできる共通仕様です。株式会社石田製作所は、振動モータを設計・開発・製造と一貫生産を行っている電機モータメーカーです。高品質な振動を的確に発生させる振動技術を数多く保有しております。また同時に適切な設計と加工技術により高寿命を実現しています。本機は50Hz地区と60Hz地区問わず、使用することができます。



『IT-450E』の主な特徴

1、タイタンパ本体に短絡防止付き機能を内蔵

 通常、複数台のタイタンパを用いて同時に突き固めを行う際、短絡防止付き集中分路器を用いて短絡事故を予防しておりましたが、RAILMANのタイタンパは本体にその機能を内蔵、短絡の際、踏切信号への誤作動を誘発する危険性がございます。本機は、安全な保線工事を最新設計でお守りします。社内規格:耐圧試験1800V 60秒間 合格

2、 スマートハンドル(わずか670mm)

 タイピング時、ハンドルを手元で1回転させて、ビータの方向転換を行う際、このスマートハンドルは、作業者の腹部へハンドルがあたることなく、作業を容易に行うことができます。作業者の無駄な動きをなくすことにより、作業性の向上や作業者の疲労を低減することができます。

3、疲れにくい免振ハンドル

 厚生労働省より通達されました基発0710:2009/7/10により、3軸合成値が示されるようになりました。手元振動を最小限に抑えるために、安全で免振性の高い防振ゴムを採用し、最も疲れにくいRAILMANのハンドル。従来、削岩機などで使用されていた免振構造を採用し、人体に与える振動を最小限に致しました。

4、50/60Hz 共通仕様

 モータメーカーだからできる共通仕様。弊社は振動モータを設計・開発・製造と一貫生産行っております電機モータメーカーです。高品質な振動を的確に発生させる振動技術を保有しております。また同時に、適切な設計と、加工技術により高寿命を実現しています。IT-450E は50Hz地区と60Hz地区問わず、使用することができます。

5、サービス面の向上

 RAILMANのIT-450Eの特徴の1つに、サービス(修理・保守日常点検)時、ボルトやナットの脱着性、など細部に渡って設計されております。最大のポイントは、タンパ底面部に、防石対策として、バラストがボルトやナットに直接接触しないよう、考えられた構造となっております誰でも、一般的な工具さえあれば、モータの脱着、交換が容易に行えます。

6、ASEANや、BRICsなどへの輸出に即対応(RoHS指令やReach規制にも対応)。

 モータメーカーだからできる輸出仕様の異電圧。受注後、どこよりも早く生産できます。自社で振動モータを製造しておりますので、400V級(380~440V)のステータ仕様等のご依頼には即対応の定評がございます。是非、RAILMAN営業スタッフへお尋ね下さい。輸出仕様は世界標準プラグのMennekesプラグを標準装備致します。EU(ヨーロッパ諸国)に既存する入力周波数70Hzの発電機に対応できる仕様にもお応え致します。



『IT-450E』標準仕様

型式IT-450E
入力電圧/周波数3相交流200~220V/50・60Hz
定格電流2.0A
定格出力450W (520W:220V)
定格時間30分
振動数2,800/3,400 min-1
タイピング能力20~30秒/枕木1本
3軸合成値8.5 m/s2
本体重量28kg (ケーブル含まず)
IP保護等級IP33 (2024年2月13日)

※1 本機をご使用する際は、必ず日本工業規格JIST8114に示す性能を満足した防振手袋を用いてご使用ください。

※2 本機のご使用にあたっては、私用目的以外、振動工具取扱作業者の安全衛生教育の受講が必要です。

※3 本体からのケーブル長さは、8mおよび接栓組立は標準装備となっております。(エコケーブル電線採用)

※4 指定色のご依頼は、RAILMANご担当の営業マンにご相談ください。

※5 IT-450Eは、環境に配慮したRoHS/Reach 仕様です。

※6 IT-450Eは、日本製(Made in JAPAN)です。

※7 3軸合成値の測定器は、リオン(株)製 VM-54により測定した数値です(オプション品も含む)。

※8 上記※6 測定方法の適用規格 JIS B7762-9:2006及びISO 8662-1:1998に準拠する。

※9 RAILMANは、石田製作所の鉄道保線機器ブランド名です。

※10 製品仕様は予告なく変更することがあります。

※11 ロング(標準外)ビータの場合は、メーカー保証対象外です。ビータが破断することがあります。

※12 ビータは、消耗品です。(過度のご使用で、破断する場合もございます。破断する消耗品であると御認識ください。

※13 製品保証期間は、電動工具のため一切設けてございません。

※14 本機を日本国内で、ご使用する場合は漏電遮断器を確実に接続してください。(厚生労働省)RB20を推奨します。





『IT-450E』オプション・消耗品販売

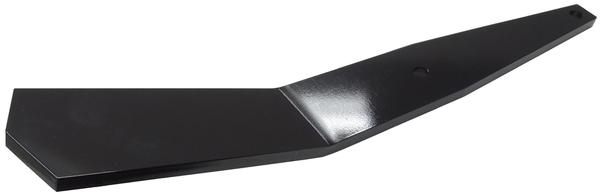

ビータ―

標準ビータ (IT-450E)

ビータ長 約635mm 厚み12mm



 高寿命なRAILMANのビータは、耐久性に強く、特殊な鋼材を採用しております。

試した瞬間に、違いが伝わってきます。是非、1度お試しください。

(但し、消耗品のため、過度の使用で破断する場合がございます。)



部品名発売予定日メーカー希望小売価格
ビータ IT-450E2013年11月22日

11,000円(税・送料別途)



お客様からのお問い合わせ先/先行ご予約/OEM供給/リース・レンタル先のご案内など


本社 営業課

受付時間 8:30~17:00 (平日のみ)

電話 0277-(54)-1711 FAX 0277-(54)-1716

担当:小池 もしくは、石田まで

RAILMAN代理店:札幌・仙台・新潟・長野・高崎・水戸・埼玉・東京・金沢・静岡・名古屋・大阪・岡山・広島・北九州

海外RAILMAN代理店: ミャンマー・インドネシア・タイ・ベトナム・フィリピン・台湾
